Пример решения задания "Сравнить


Сравним составы по степени "типичности" для своих кластеров ("Идущие на запад", "Идущие на восток"). В подсистеме "Типология" режиме "Типологический анализ классов распознавания – Кластерный и конструктивный анализ – просмотр и печать кластеров и конструктов" выводим конструкт: "Идущие на запад" и "Идущие на восток" (рисунки 95 и 96).

Пример решения задания

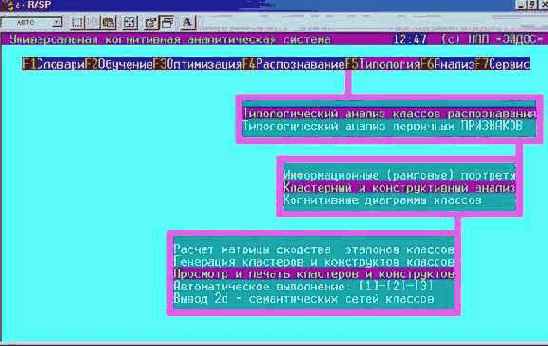

Рисунок 95. Подсистема "Типология", режим "Типологический анализ классов распознавания – Кластерный и конструктивный анализ – просмотр и печать кластеров и конструктов"

Пример решения задания

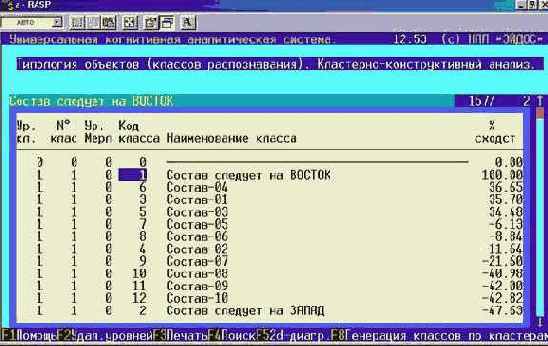

Рисунок 96. Конструкт: "Идущие на запад" и "Идущие на восток"

Из рисунка 4 видно, что:

– составы 4-й, 1-й и 3-й являются типичными для "Идущих на восток", а 5-й и, особенно 2-й, – нетипичными;

– составы 10-й, 9-й и 8-й являются типичными для "Идущих на запад", а 7-й и, особенно 6-й, – нетипичными.

Выведем в графической форме семантические сети составов.

Семантические сети классов отображают результаты кластерно-конструктивного анализа в графической форме. Для этого используется режим: "Вывод 2d-семантических сетей классов" (рисунок 95). Результат приведен на рисунке 97.

Пример решения задания

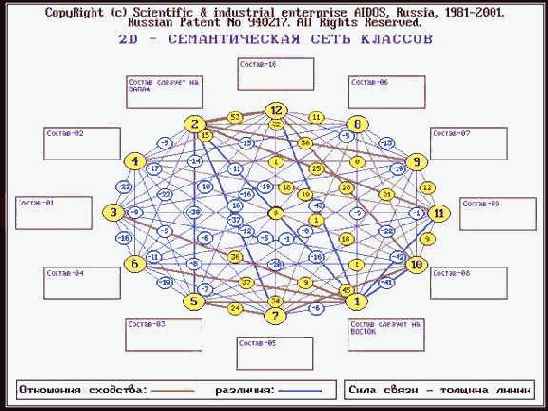

Рисунок 97. Семантическая сеть классов

Построим классические когнитивные карты для составов, идущих на запад и на восток". В Системе "Эйдос" классическая когнитивная карта строится из двух графических диаграмм:

1. Неклассического нейрона (подсистема "Анализ", режим "Графическое отображение нелокальных нейронов" (рисунок 98)).

2. Семантической сети признаков (подсистема "Типология", режим "Кластерный и конструктивный анализ признаков – вывод 2d-семантических сетей признаков" (рисунок 99)).

Пример решения задания

Пример решения задания

Рисунок 98. Задание режима

отображения нелокальных

нейронов

Рисунок 99. Задание режима

отображения семантических

сетей признаков

Результаты, т.е. когнитивные карты для составов, идущих на восток и запад, приведены на рисунках 100 и 101.



Пример решения задания

Пример решения задания

Пример решения задания

Пример решения задания

Рисунок 100. Когнитивная карта

для составов, идущих на восток
Рисунок 101. Когнитивная карта

для составов, идущих на восток

Из этих рисунков видно, что классическая когнитивная карта может быть изображена в форме конуса, но для наглядности изображения большого объема информации его вершина и боковая поверхность показаны в форме нейрона, а основание – в форме семантической сети.
